Détecteur de gaz fixe d'oxygène SG100
Un détecteur de gaz fixe certifié IECEx/ATEX, économiquepour la surveillance continue del'oxygène (O₂)de0 à 30 % VOL. CaractéristiquesIP66/IP68résistance à l'eau/poussière,module capteur intelligent plug-and-play,4-20mA,RS485 Modbus, etcommunication HART en optionde sortie. Prend en chargeune baguette magnétiqueetune télécommandepour une configuration facile. En optionsans fil LoRa/4Get3 relaispour le contrôle d'appareils externes (sirènes, ventilateurs, feux d'alarme).
Présentation du produit
La sérieSG100est un détecteur de gaz fixe économique conçu pourune surveillance continue 24h/24 et 7j/7des gaz toxiques, de l'oxygène, des gaz inflammables et des COV. En prenantl'oxygène (O₂)comme exemple, il utilise uncapteur électrochimiquepour mesurer les concentrations de0 à 30 % VOLavec une grande précision et stabilité.
Le détecteur estcertifié IECEx et ATEXavec une classe de protection contre les explosionsEx db IIC T6 GbetEx db ia IIC T6 Gb, ce qui le rend adapté aux zones dangereuses. Il est doté d'une résistance à l'eau et à la poussièreIP66/IP68, garantissant un fonctionnement fiable dans des environnements difficiles.
Le SG100 offre plusieurs options de sortie :analogique 4-20mA à 3 fils,RS485 Modbus, etcommunication HART en option, ce qui le rend compatible avec la plupart des systèmes de contrôle (API, SNCC, SCADA).3 relais en option(alarme basse/haute/défaut) peuvent contrôler directement des appareils externes tels que des sirènes, des feux stroboscopiques et des ventilateurs d'extraction.Les modules sans fil en option (LoRa, 4G)permettent l'accès à distance aux données via PC, ordinateur portable ou téléphone mobile.
Une caractéristique clé est lemodule capteur intelligent plug-and-play– l'étalonnage peut être effectué à l'aide du logiciel PC Safegas, et le module peut être remplacé facilement sans démonter l'ensemble de l'unité. Le détecteur est livré avec unsupport de montage standardetun pare-éclaboussures, ne pèse que1,0 kg, et est facile à installer par une seule personne.
Pourquoi surveiller l'oxygène (O₂) ?
L'oxygène est essentiel à la vie, mais à la foisla déficience en oxygèneetl'enrichissement en oxygèneprésentent des risques sérieux dans les environnements industriels.
| Condition |
Concentration |
Risque pour la santé et la sécurité |
| Déficience en oxygène |
<19,5 % VOL |
Vertiges, respiration rapide, perte de coordination, perte de conscience, mort (en dessous de 10 %) |
| Normal |
20,9 % VOL |
Sûr pour le travail normal |
| Enrichissement en oxygène |
>23,5 % VOL |
Risque accru d'incendie et d'explosion ; les matériaux s'enflamment plus facilement |
Sources courantes de danger lié à l'oxygène :
- Espaces confinés– Réservoirs, pipelines, égouts, silos, caves (oxygène déplacé par d'autres gaz)
- Purge au gaz inerte– L'azote, l'argon ou le CO₂ utilisés pour purger les cuves peuvent déplacer l'oxygène
- Réactions chimiques– Les processus d'oxydation consomment de l'oxygène
- Fuites de bouteilles ou de conduites d'oxygène– Peuvent provoquer un enrichissement localisé en oxygène
- Processus de fermentation et biologiques– Consomment de l'oxygène et produisent du CO₂ ou du méthane
- Soudage et découpage– Peuvent consommer de l'oxygène dans des zones confinées
Où le SG100 est utilisé pour la surveillance de l'oxygène :
- Entrée en espace confiné– Surveillance avant entrée et continue dans les réservoirs, les regards, et les gaines
- Raffineries de pétrole et de gaz– Zones de processus, réservoirs de stockage, et stations de raclage de pipelines
- Usines chimiques– Réacteurs, cuves de mélange, et zones de stockage
- Stations d'épuration des eaux usées– Digesteurs, têtes de station, et postes de relèvement
- Exploitation minière– Mines souterraines, tunnels, et puits de minerai
- Alimentation et boissons– Lignes d'emballage purgées à l'azote, chambres froides, et salles de fermentation
- Fabrication pharmaceutique– Salles blanches, incubateurs, et postes de sécurité microbiologique
- Laboratoires– Hottes, boîtes à gants, et animaleries
- Production d'électricité– Salles des chaudières, enceintes de turbines, et zones de manutention du charbon
- Marine et construction navale– Bods de cale, ballasts, et salles des machines

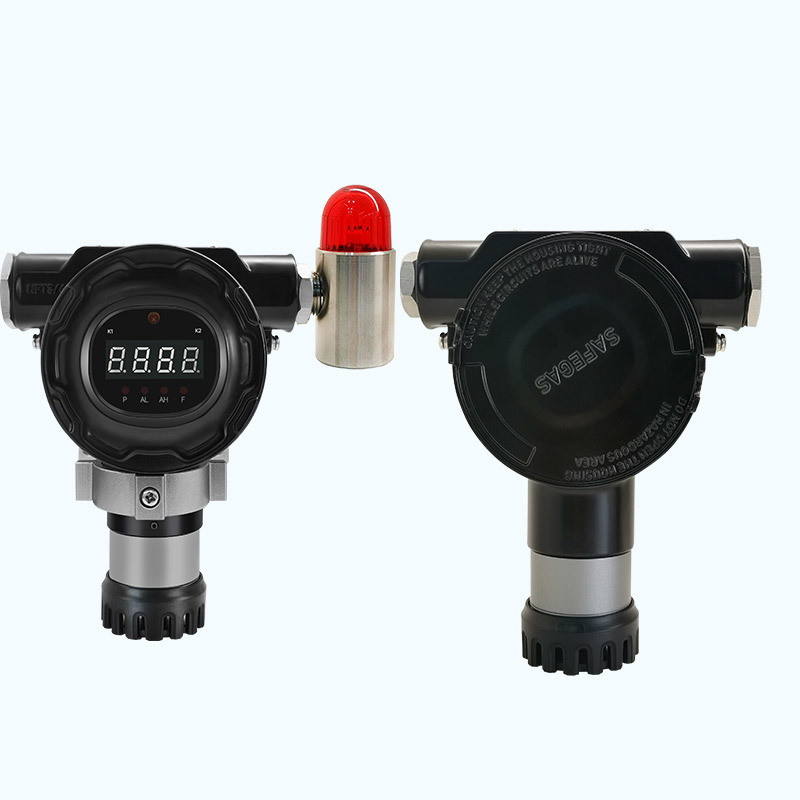

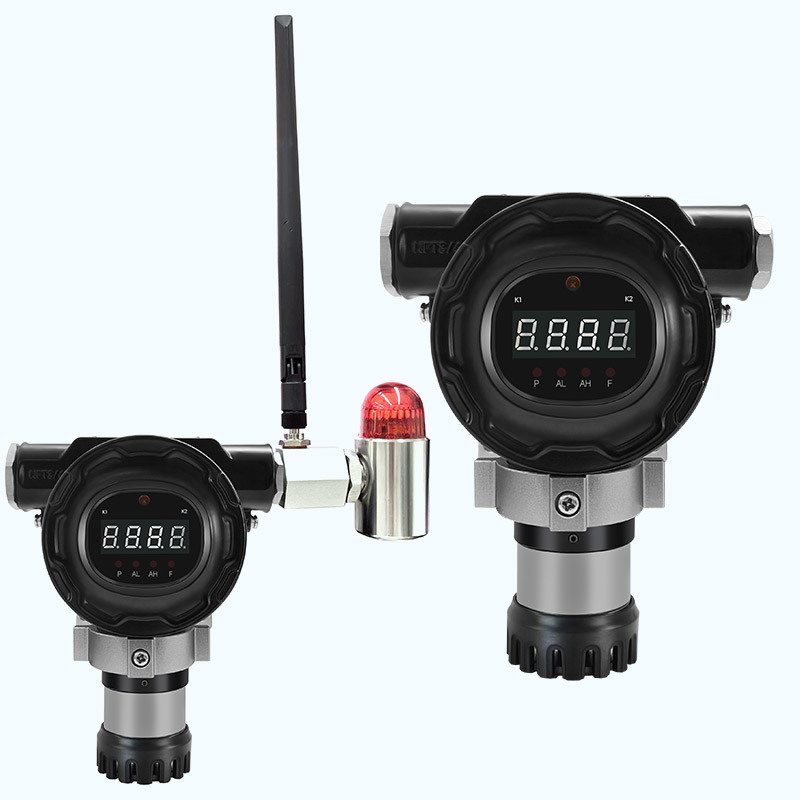

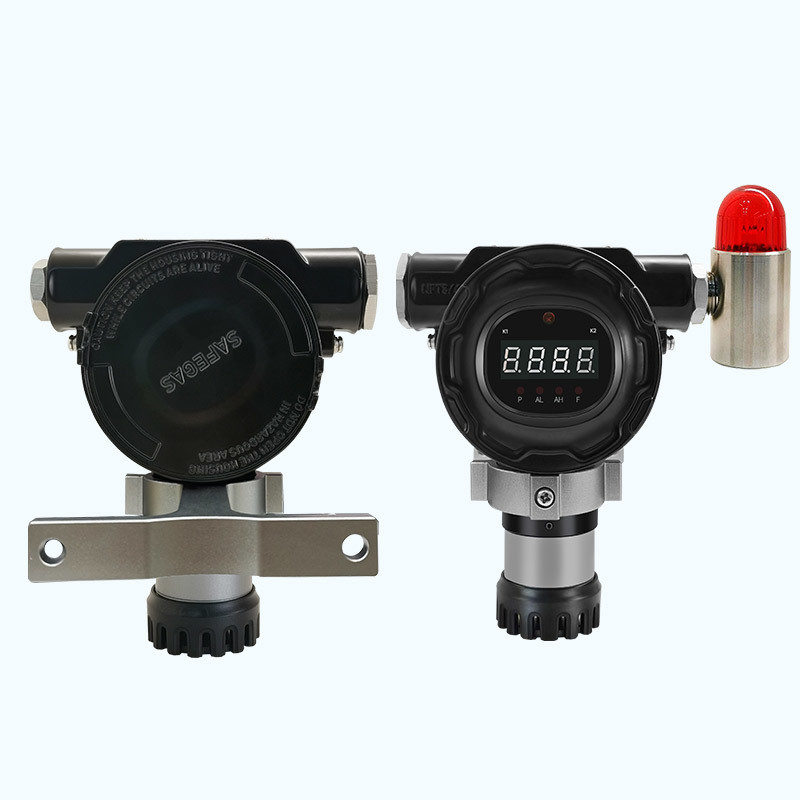

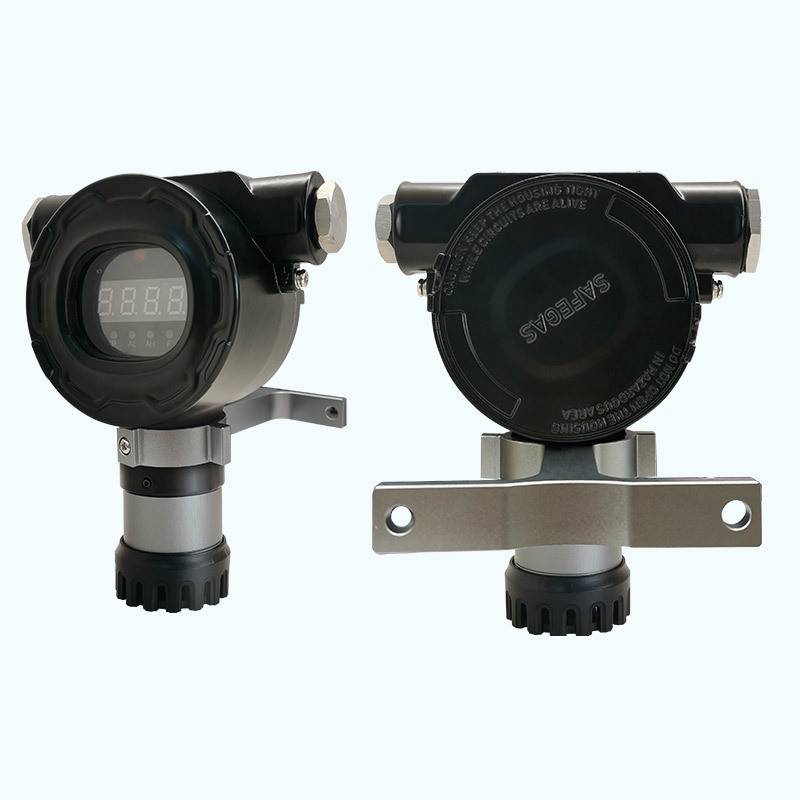

Photos du produit
Spécifications techniques clés (pour oxygène O₂, 0-30 % VOL)
| Paramètre |
Valeur |
| Gaz détecté |
Oxygène (O₂) – prend également en charge les gaz toxiques, les gaz inflammables, les COV et autres gaz |
| Principe de détection |
Électrochimique (pour O₂) |
| Plage de mesure |
0 – 30 % VOL |
| Résolution |
0,1 % VOL (typique, peut varier selon le capteur) |
| Précision |
≤ ±2–5 % FS (selon le capteur spécifique) |
| Classe de protection contre les explosions |
IECEx : Ex db IIC T6 Gb, Ex db ia IIC T6 Gb ; ATEX : Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Indice de protection |
IP66 / IP68 |
| Dissipation de puissance |
<2,5 W (gaz toxique),<4 W (gaz inflammable) |
| Mode de communication |
4-20mA (3 fils), RS485 Modbus, 1–5V, HART (en option) |
| Sans fil |
LoRa, 4G (en option) |
| Tension de fonctionnement |
12–24V CC |
| Relais |
3 relais (en option) – alarme basse, alarme haute, alarme de défaut |
| Affichage |
Affichage LED |
| Température de fonctionnement |
-20°C à +50°C (capteur électrochimique) |
| Pression de fonctionnement |
86–106 kPa |
| Matériau du boîtier |
Aluminium moulé sous pression (standard) ; acier inoxydable SS316 (en option) |
| Entrées de câble |
1 × 3/4 NPT et 1 × M20 |
| Dimensions |
157,8 × 128,8 × 69,6 mm |
| Poids |
1,0 kg |
| Garantie |
1 an |
Caractéristiques principales
- Certifié antidéflagrant– IECEx et ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb pour zones dangereuses (Zone 1, Zone 2).
- Protection IP66 / IP68– Étanche à l'eau et à la poussière pour les environnements extérieurs et de lavage.
- Module capteur intelligent plug-and-play– Remplacement et étalonnage faciles via le logiciel PC Safegas sans démonter l'ensemble de l'unité.
- Options de sortie multiples– 4-20mA à 3 fils, RS485 Modbus, HART en option – compatible avec les API, SNCC, SCADA.
- Sorties relais (en option)– 3 relais (bas/haut/défaut) pour contrôler des appareils externes tels que sirènes, feux stroboscopiques, ventilateurs et électrovannes.
- Connectivité sans fil (en option)– Modules LoRa ou 4G pour la visualisation à distance des données sur PC, ordinateur portable ou téléphone mobile.
- Fonctionnement flexible– Configuration via baguette magnétique (non intrusive) ou télécommande en option.
- Installation facile– Léger (1,0 kg) avec support de montage standard ; installation par une seule personne.
- Pare-éclaboussures inclus– Protège le capteur lors de l'installation extérieure ou dans des environnements avec éclaboussures d'eau.
- Construction robuste– Boîtier en aluminium moulé sous pression (SS316 en option pour environnements corrosifs).
Applications typiques pour la détection d'oxygène (O₂)
Le détecteur fixe d'oxygène SG100 est largement utilisé pour prévenir les risques de déficience et d'enrichissement en oxygène dans les environnements suivants :
- Entrée en espace confiné
Réservoirs, silos, pipelines, égouts, regards et caves
Surveillance continue avant et pendant l'entrée du personnel
Alarme lorsque O₂ tombe en dessous de 19,5 % ou dépasse 23,5 % VOL
- Raffineries de pétrole et de gaz et usines pétrochimiques
Zones de processus, réservoirs de stockage, manutention de catalyseurs, stations de raclage de pipelines
Détection du déplacement de l'oxygène par des hydrocarbures ou des gaz inertes
Prévention des incendies/explosions dus à l'enrichissement en oxygène
- Fabrication chimique
Réacteurs, cuves de mélange, stockage de solvants et colonnes de distillation
Surveillance des niveaux d'oxygène là où une purge au gaz inerte est utilisée
Protection des travailleurs et prévention des réactions d'oxydation
- Stations d'épuration des eaux usées
Digesteurs, têtes de station, postes de relèvement, réservoirs de boues
Le méthane et le CO₂ produits pendant la digestion déplacent l'oxygène
Protection des travailleurs pendant l'inspection et la maintenance
- Exploitation minière souterraine et travaux de tunnelisation
Mines de charbon, mines de roche dure, opérations de tunnelier
Oxygène consommé par les équipements diesel, les tirs ou l'oxydation des minerais
Surveillance continue le long des voies de ventilation et des fronts de taille
- Industrie agroalimentaire
Lignes d'emballage purgées à l'azote, chambres froides, cuves de fermentation
Détection de la déficience en oxygène dans les espaces clos
Assurer la sécurité des travailleurs dans les brasseries, les laiteries et les usines de transformation de la viande
Présentation de l'entreprise
Shenzhen YuanTe Technology Co., Ltd. (marque : Safegas) a été fondée en 2010 et se spécialise dans la R&D, la fabrication et la vente d'équipements de détection de gaz et de systèmes intégrés. Avec plus de 16 ans d'expertise industrielle, l'entreprise dessert des secteurs tels que le pétrole et le gaz, la chimie, la protection de l'environnement, l'électronique, l'ingénierie municipale, l'agriculture et les appareils ménagers. Son portefeuille de produits comprend des détecteurs de gaz portables, des transmetteurs de gaz fixes, des analyseurs de gaz, des panneaux de contrôle et des accessoires de calibration. Tous les produits sont fabriqués selon les systèmes de gestion ISO9001 et ISO45001, et détiennent des certifications internationales telles que IECEx, ATEX et EMC. Avec une capacité de production annuelle de plus de 80 000 unités, YuanTe Technology fournit des solutions de détection de gaz à des clients du monde entier.
Avantages de l'entreprise
- Certifications internationales– IECEx et ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb, IP66/IP68.
- Détection fixe économique– Haute performance à des prix compétitifs.
- Module capteur plug-and-play– Remplacement et étalonnage faciles sur le terrain sans démonter le détecteur.
- Options de sortie multiples– 4-20mA, RS485, HART (en option) – compatible avec tous les principaux systèmes de contrôle.
- Prêt pour le sans fil– LoRa/4G en option pour la surveillance à distance dans les endroits difficiles à câbler.
- Contrôle par relais– Jusqu'à 3 relais pour l'activation directe d'alarmes externes et de ventilation.
- Configuration flexible– Fonctionnement par baguette magnétique ou télécommande pour une utilisation sûre dans les zones dangereuses.
- Construction robuste– IP66/IP68, boîtier en aluminium moulé sous pression, pare-éclaboussures inclus.
- Léger et facile à installer– Seulement 1,0 kg, support de montage standard, installation par une seule personne.
- Support mondial– Service client 24h/24 et 7j/7 et livraison rapide.
FAQ sur le détecteur d'O₂ SG100
- Q1 : Quel gaz le SG100 détecte-t-il ?
- R : Il détectel'oxygène (O2)avec une plage de0 à 30 % VOL.
- Q2 : Quel est le principe de détection ?
- R :Électrochimiquecapteur, haute précision et longue durée de vie.
- Q3 : Quelles certifications possède-t-il ?
- R :IECEx et ATEXcertifié antidéflagrant.
- Q4 : Quel est le niveau de protection ?
- R :IP66/IP68étanche à l'eau et à la poussière.
- Q5 : Quels signaux prend-il en charge ?
- R : Standard4-20mA + RS485 ; HART en option.
- Q6 : Prend-il en charge le sans fil ?
- R :Lora / 4Gen option pour la surveillance à distance des données.
- Q7 : Dispose-t-il d'une sortie relais ?
- R :3 relaisen option pour l'alarme, la ventilation, le contrôle de liaison.
- Q8 : Comment opérer et calibrer ?
- R : Prend en chargebaguette magnétique et télécommande infrarouge, pas besoin d'ouvrir le couvercle.
- Q9 : Le capteur est-il facile à remplacer ?
- R :Module plug-and-play, échangeable à chaud, facile à entretenir.
- Q10 : Quelle est la température de fonctionnement ?
- R :-20°C ~ 50°Cpour le capteur électrochimique O2.
