Détecteur CH4 fixe à portée étendue SG100-R
Système avancé de détection de gaz fixe à distance conçu pour la surveillance du méthane (CH₄) avec capacité de distance étendue entre l'émetteur et le capteur.
Le SG100-R est un système de détection de gaz fixe qui sépare le capteur du transmetteur jusqu'à 1 000 mètres via la communication RS485. Cette conception à montage déporté est idéale lorsque le point de mesure se trouve à l'intérieur d'un conduit, d'un pipeline, d'un espace confiné ou là où les gaz sont plus lourds que l'air : le capteur va là où se trouve le danger, tandis que le transmetteur reste dans un endroit pratique et sûr pour la visualisation et la configuration de l'écran.
En prenant le méthane (CH₄) comme exemple, le système utilise un capteur de combustion catalytique pour mesurer de 0 à 100 % LIE avec une résolution de 1 % LIE. Les sorties incluent 3 fils 4-20 mA, RS485 Modbus et trois relais (alarme basse, alarme haute, alarme de défaut). La configuration est effectuée en toute sécurité sans ouvrir le boîtier à l'aide d'une baguette magnétique ou d'une télécommande en option. L'unité est certifiée IECEx/ATEX (Ex db IIC T6 Gb), protection IP66/IP68 et boîtier robuste en aluminium moulé sous pression (SS316 en option). Livré complet avec support de montage.
Pourquoi le placement des capteurs à distance est important
Les détecteurs fixes traditionnels montent le capteur directement sur l'émetteur, mais cela ne fonctionne pas pour tous les scénarios. Le SG100-R résout ces défis :
- Installations de conduits et de canalisations- Placez le capteur à l'intérieur du flux d'air tandis que l'émetteur reste à l'extérieur pour un accès facile.
- Gaz plus lourds que l'air- Les gaz comme NH₃, H₂S et H₂ ont tendance à se déposer aux points bas. Le capteur s'approche du sol ; l'émetteur reste au niveau des yeux pour une lecture sûre.
- Zones difficiles d'accès- Espaces confinés, fonds de cuve ou conduits surélevés : accédez au capteur à distance sans grimper ni pénétrer dans des zones dangereuses.
- Environnements de capteurs difficiles- Si le point de mesure est humide, poussiéreux ou corrosif, le transmetteur peut être placé dans une zone plus propre, prolongeant ainsi sa durée de vie.
- Distance de séparation maximale : 1000 mètres- alimenté et communiqué via une connexion RS485 depuis l'émetteur.
Une brève note sur le méthane (CH₄)
Le méthane est le principal composant du gaz naturel. Il est incolore, inodore et hautement inflammable. Lorsque sa concentration dans l’air atteint entre 5 et 15 % en volume, il devient explosif. La limite inférieure d'explosivité (LIE) du méthane est de 5 % VOL, définie comme 100 % LIE sur le détecteur. La mesure de 0 à 100 % LIE indique directement à quel point l'atmosphère est proche de la plage explosive.
Sources typiques de méthane :Gazoducs, décharges, mines de charbon, usines de biogaz, digesteurs d’eaux usées et raffineries de pétrole.
Le SG100-R fournit une alerte précoce en cas de fuite de produits inflammables, en particulier dans les endroits éloignés ou difficiles d'accès où les détecteurs conventionnels ne peuvent pas être facilement installés ou entretenus.
Applications sur le terrain - Là où le SG100-R excelle
- Conduites de conduits- Surveiller les gaz à l'intérieur des conduits de ventilation ou d'évacuation ; capteur à l'intérieur, émetteur à l'extérieur.
- Détection de gaz lourds- NH₃, H₂, H₂S se déposent aux points bas ; capteur au niveau du sol, émetteur à une hauteur de visualisation confortable.
- Entrée dans un espace confiné- Capteur à l'intérieur des réservoirs, des cuves ou des égouts ; émetteur positionné en toute sécurité à l’extérieur pour la surveillance du personnel.
- Décharges et usines de biogaz- Surveillance du méthane dans les puits de collecte et les digesteurs.
- Stations de compression de gaz naturel- Capteur à distance dans les puits de vannes dont l'accès est restreint.
- Raffineries de pétrole et de gaz- Surveillance des émissions fugitives dans les zones de traitement difficiles d'accès.
- Traitement des eaux usées- Surveillance des gaz de digestion (méthane) dans les espaces libres des réservoirs.
- Mines de charbon- Télédétection dans les voies respiratoires de retour ou dans les zones de goaf.

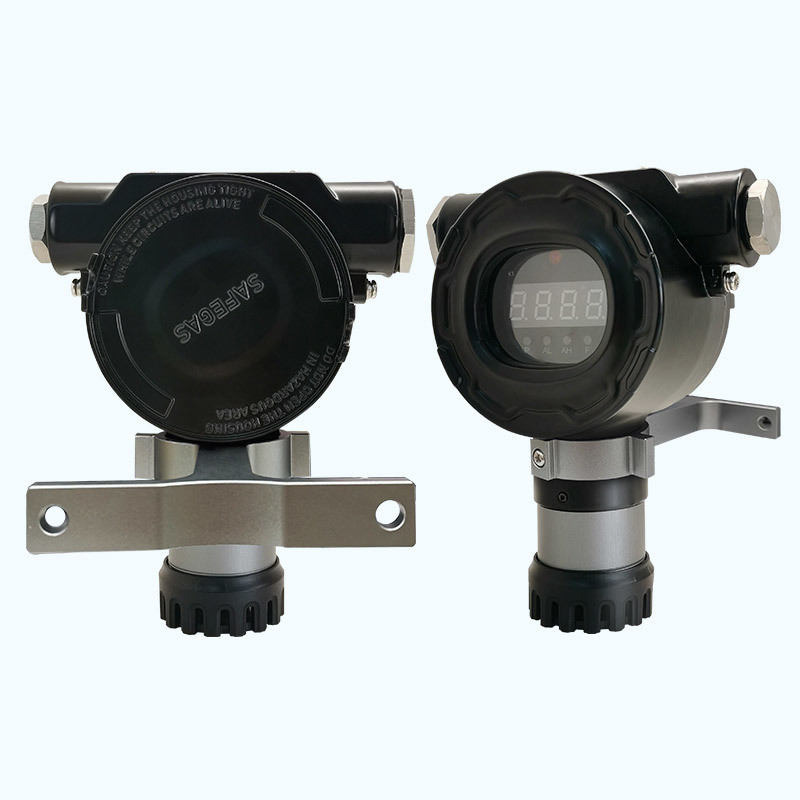

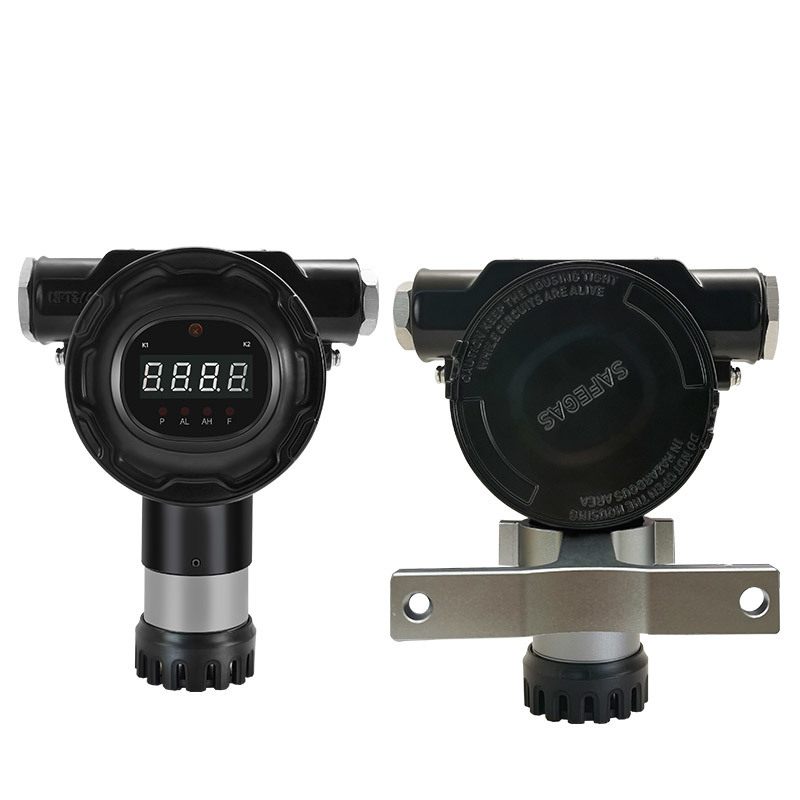

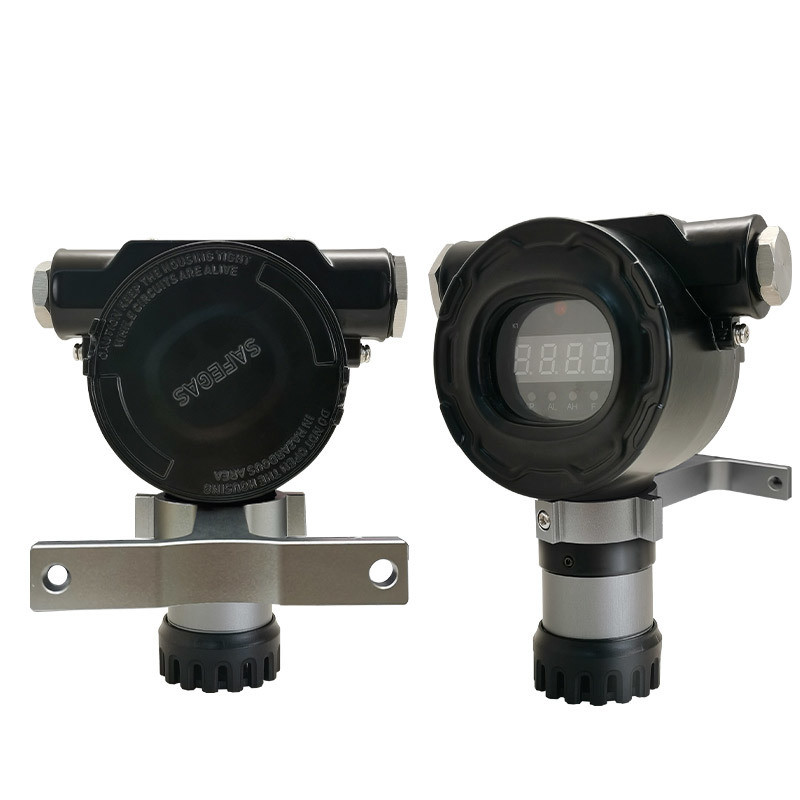

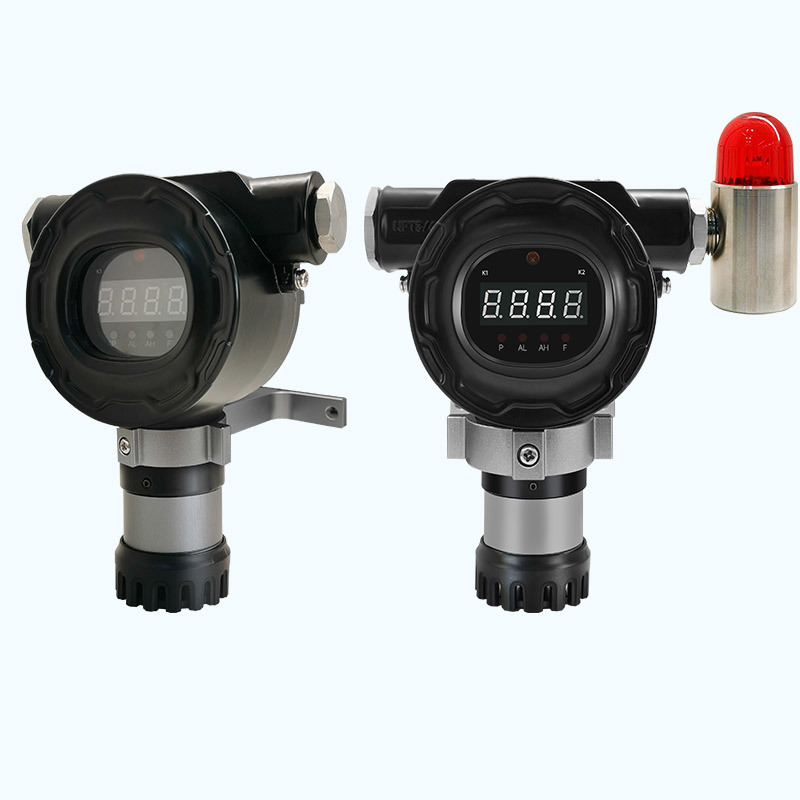

Images du produit
Spécifications techniques (CH₄, 0 -100 % LIE)
| Paramètre |
Valeur |
| Gaz cible |
Méthane (CH₄) |
| Principe de détection |
Combustion catalytique |
| Plage de mesure |
0 - 100 % LIE |
| Résolution |
1 % LIE |
| Précision |
≤ ±2-5 % FS (en fonction du capteur) |
| Indice antidéflagrant |
IECEx : Ex db IIC T6 Gb, Ex db ia IIC T6 Gb ; ATEX : Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Protection contre la pénétration |
IP66/IP68 |
| Consommation d'énergie |
<2,5W (gaz toxique) / <4W (gaz inflammable) |
| Sorties standards |
3 fils 4-20 mA, RS485 Modbus |
| Sorties relais |
3 relais (alarme basse, alarme haute, alarme défaut) |
| Tension d'alimentation |
12-24 V CC |
| Afficher |
DIRIGÉ |
| Température de fonctionnement (catalytique) |
-40°C à +70°C |
| Humidité de fonctionnement |
0-95 % RH (sans condensation) |
| Plage de pression |
86-106 kPa |
| Matériau du boîtier |
Aluminium moulé sous pression (standard); SS316 (facultatif) |
| Entrées de câbles |
1 × 3/4 NPT (gauche) et 1 × M20 (droite) |
| Dimensions |
157,8 × 128,8 × 69,6 mm |
| Poids |
1,0 kg |
| Garantie |
1 an |
Capacités de base
- Séparation de 1 000 mètres- Le capteur et le transmetteur peuvent être distants jusqu'à 1 000 m via RS485 - une flexibilité inégalée pour les installations difficiles.
- Certifié antidéflagrant- IECEx et ATEX Ex db IIC T6 Gb - sans danger pour les zones dangereuses des zones 1 et 2.
- Protection IP66/IP68- Etanche à la poussière, protégé contre les jets d'eau puissants et submersible.
- Plusieurs options de sortie- 4-20 mA (3 fils), RS485 Modbus, plus trois relais pour le contrôle des appareils externes.
- Configuration sécurisée- Baguette magnétique (incluse) ou télécommande en option - pas besoin d'ouvrir le boîtier en atmosphère explosive.
- Affichage local- L'écran LED affiche la concentration de gaz en temps réel à l'emplacement de l'émetteur.
- Construction durable- Boîtier en aluminium moulé sous pression ; acier inoxydable 316 en option pour sites corrosifs.
- Installation facile- Support de montage fourni ; entrées de câbles standards (NPT et M20).
À propos du fabricant
Shenzhen YuanTe Technology Co., Ltd.- créée en 2010, avec plus de 16 ans d'expérience dans la R&D, la fabrication et la vente de détection de gaz. L'entreprise dessert le pétrole et le gaz, les produits chimiques, la protection de l'environnement, l'électronique, l'ingénierie municipale, l'agriculture et les appareils électroménagers.
Informations d'identification clés :
- Certifié ISO9001, ISO45001, IECEx, ATEX, EMC
- Capacité de production annuelle : >80 000 unités
- Livraison typique : 5-7 jours ouvrables
- Assistance après-vente mondiale 24h/24 et 7j/7
- La gamme de produits comprend des détecteurs portables, des émetteurs fixes, des analyseurs de gaz, des panneaux de commande, des stations d'accueil et des accessoires d'étalonnage.
Foire aux questions
Q1 : À quelle distance le capteur peut-il se trouver de l’émetteur ?
A1 : Jusqu'à 1 000 mètres en utilisant la communication RS485.
Q2 : Le SG100-R peut-il détecter des gaz autres que le méthane ?
R2 : Oui. Il prend en charge des centaines de types de capteurs : catalytique (inflammables), IR (CO₂, CH₄), électrochimique (toxique) et PID (COV). Contactez-nous pour des configurations de gaz spécifiques.
Q3 : L'émetteur dispose-t-il d'un écran ?
A3 : Oui, un écran LED indique la concentration de gaz en temps réel à l'emplacement du transmetteur.
Q4 : Comment puis-je ajuster les points de consigne de l'alarme sans ouvrir le boîtier ?
A4 : Utilisez la baguette magnétique fournie (non intrusive) ou la télécommande en option – en toute sécurité dans les zones dangereuses.
Q5 : Quels relais sont fournis ?
A5 : Trois relais : alarme basse, alarme haute et alarme de défaut. Ils peuvent piloter directement des klaxons externes, des lumières stroboscopiques, des ventilateurs ou des électrovannes.
Q6 : Quel est l’indice de protection ?
A6 : IP66 (étanche à la poussière, protégé contre les jets d'eau puissants) et IP68 (submersible).
Q7 : Quelle est la période de garantie ?
A7 : 1 an pour le transmetteur et le capteur (les consommables du capteur peuvent avoir une garantie plus courte selon le type).
Q8 : Le capteur à distance a-t-il besoin de sa propre alimentation ?
A8 : Non. L'émetteur alimente le capteur à distance via la connexion RS485.
Q9 : Puis-je installer le capteur à l’intérieur d’un conduit ou d’un pipeline ?
R9 : Oui. Le capteur à distance est conçu pour être installé dans des conduits, des cheminées ou des tuyaux - le transmetteur reste à l'extérieur dans un endroit accessible et sûr.
Q10 : Le SG100-R est-il certifié pour les atmosphères explosives ?
R10 : Oui. Il détient les certifications IECEx et ATEX Ex db IIC T6 Gb pour les zones dangereuses de zone 1 et de zone 2.
Contenu du paquet standard
- Détecteur de gaz - 1 unité
- Baguette magnétique - 1 pièce
- Manuel d'utilisation (anglais) - 1 exemplaire
- Certificat de conformité / Carte de garantie - 1 exemplaire
- Support de montage - 1 jeu
- Télécommande - 1 pièce
